O que são sistemas de montagem fotovoltaica (PV) e o que é a fundação de um sistema de montagem fotovoltaica?

1. Quais são os defeitos comuns em sistemas de montagem fotovoltaica?

① Revestimento galvanizado de qualidade inferior no material de montagem;

② Corrosão severa das terças;

③ Deformação severa da coluna de suporte traseira;

④ Danos severos ao revestimento galvanizado;

⑤ Outros defeitos. Os defeitos comuns em sistemas de montagem fotovoltaica são mostrados na imagem abaixo. Esses defeitos são causados ​​principalmente por falhas de qualidade inerentes ao próprio sistema de montagem, construção inadequada, etc.

2. O que são sistemas de montagem fotovoltaica?

Os sistemas de montagem fotovoltaica são estruturas utilizadas para instalar, fixar e suportar módulos fotovoltaicos (PV). Sua principal função é garantir que os módulos PV sejam fixados no ângulo e posição adequados, maximizando assim a recepção da radiação solar e melhorando a eficiência da geração de energia. Os sistemas de montagem fotovoltaica podem ser divididos em vários tipos de acordo com o ambiente e a finalidade da instalação, incluindo principalmente sistemas de montagem no solo, sistemas de montagem em telhado, sistemas de montagem em coluna e outros. sistemas de garagem.

As principais funções dos sistemas de montagem fotovoltaica são: fixação e suporte dos módulos fotovoltaicos; ajuste do ângulo dos módulos fotovoltaicos; durabilidade e resistência à corrosão; e simplificação da instalação e manutenção.

3. O que é uma fundação para sistema de montagem fotovoltaica?

A fundação de suporte fotovoltaico (FV) é um componente crucial de um sistema FV, fornecendo suporte estável para os módulos FV e garantindo sua operação segura e estável sob diversas condições climáticas. A seleção da fundação de suporte FV deve ser determinada com base nas condições geológicas, climáticas e nos requisitos de engenharia do local de instalação. Os tipos comuns de fundações de suporte FV incluem: fundações de concreto, fundações com estacas helicoidais, fundações com estacas cravadas, fundações com blocos de concreto e fundações com estrutura metálica.

Fundações de concreto armado: Fundações feitas de concreto armado e barras de aço são utilizadas para fixar e suportar o sistema fotovoltaico, garantindo a operação segura e estável dos módulos fotovoltaicos sob diversas condições climáticas. Devido à sua alta resistência e durabilidade, as fundações de concreto armado são amplamente utilizadas em projetos de grande escala, como usinas fotovoltaicas instaladas no solo.

Etapas de construção:

* Preparação do local: Limpe o terreno da construção, nivele o solo e assegure-se de que a fundação esteja estável.

* Escavação da Fundação: Escavar a vala da fundação de acordo com os desenhos do projeto, garantindo que as dimensões e a profundidade da vala atendam aos requisitos.

* Amarração da Armadura: Fabricar e amarrar a estrutura de aço de reforço de acordo com os desenhos do projeto, garantindo que as dimensões e a posição da estrutura de aço de reforço estejam corretas.

* Montagem da fôrma: Monte a fôrma na vala de fundação, garantindo sua estabilidade e evitando deformações durante a concretagem.

Concretagem: O concreto é despejado de acordo com os requisitos do projeto e vibrado para garantir sua densidade e ausência de vazios.

Cura: Após o despejo, cure o concreto, mantendo-o úmido para evitar rachaduras e melhorar sua resistência.

Remoção e aceitação das fôrmas: Remova as fôrmas após o concreto atingir os requisitos de projeto e realize a aceitação da fundação.

As vantagens das fundações independentes de concreto armado incluem caminhos claros de transmissão de forças, distribuição confiável de tensões, ampla aplicabilidade e dispensa de maquinário de construção especializado. Esse tipo de fundação apresenta alta resistência a cargas horizontais.

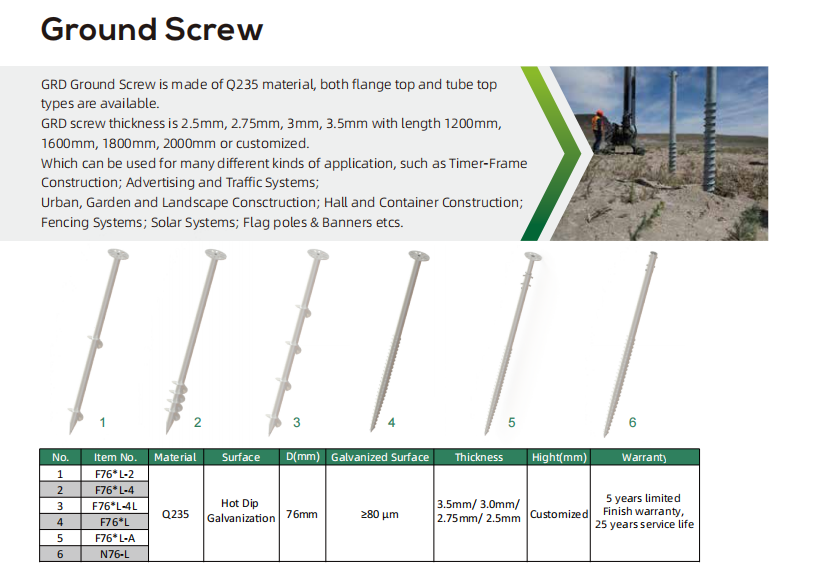

Parafuso de aterramento Fundação: Este é um tipo de fundação utilizada para fixar e suportar suportes de painéis fotovoltaicos (PV). Ela proporciona suporte estável para os suportes dos painéis fotovoltaicos através da fixação de estacas metálicas helicoidais no solo. As fundações com estacas helicoidais são vantajosas devido à sua rápida instalação e mínimo impacto ambiental. Sua estrutura consiste principalmente em um corpo de estaca helicoidal e componentes de conexão. O corpo da estaca é helicoidal, com lâminas helicoidais na extremidade, o que ajuda a proporcionar aderência e estabilidade quando parafusada no solo.

Etapas de construção: Preparação do local; posicionamento das estacas; aparafusamento das estacas; conexão e posicionamento.

Fundação em Estacas: Uma fundação em estacas para sistemas fotovoltaicos (FV) é um tipo de fundação que suporta e fixa o sistema FV através da cravação de estacas no solo. Este tipo de fundação oferece alta capacidade de carga e estabilidade, é adequado para diversas condições geológicas e é amplamente utilizado, especialmente em usinas fotovoltaicas de grande escala. Sua estrutura consiste em estacas e componentes de conexão. As estacas são geralmente feitas de aço de alta resistência e passam por tratamento anticorrosivo (como galvanização a quente) para aumentar a durabilidade. Diferentes tipos de estacas, como estacas tubulares de aço e vigas H, são selecionados com base nas condições geológicas e nos requisitos do projeto.

Etapas de construção: Preparação do terreno, prospecção geológica, posicionamento, cravação de estacas e conexão do sistema. Este tipo de sistema é comumente utilizado em usinas fotovoltaicas de grande escala em áreas com alta velocidade do vento e condições geológicas complexas.

Fundação em Blocos de Cimento: Uma fundação em blocos de cimento para sistemas fotovoltaicos é um tipo comum de fundação. Consiste na pré-fabricação ou moldagem de blocos de cimento no solo para fixar o sistema fotovoltaico aos blocos, proporcionando suporte estável para os módulos fotovoltaicos. Este tipo de fundação é amplamente utilizado devido à sua construção simples, baixo custo e ampla aplicabilidade. É composta por blocos de cimento e fixadores. Os blocos de cimento podem ser quadrados, retangulares ou de outros formatos, e suas dimensões são determinadas pelos requisitos de carga do sistema e dos módulos fotovoltaicos. Os fixadores consistem em duas partes: peças embutidas e conectores.

Etapas de construção: preparação do terreno, tratamento da fundação, fabricação de blocos de cimento e instalação dos suportes fotovoltaicos. Este método é normalmente utilizado em pequenas e médias centrais fotovoltaicas, sistemas fotovoltaicos temporários e em situações com condições geológicas especiais.

Fundação em estrutura de aço para suportes fotovoltaicos

As fundações em estrutura de aço, com sua alta resistência, estabilidade e durabilidade, tornaram-se um tipo de fundação importante na construção de sistemas fotovoltaicos. O projeto e a instalação adequados de fundações em estrutura de aço não apenas melhoram a segurança e a estabilidade do sistema fotovoltaico, mas também permitem sua adaptação a diversas condições geológicas e climáticas complexas, aumentando os benefícios gerais do projeto. Por meio de tratamento adequado da fundação, proteção contra corrosão do aço e controle da precisão da instalação, as fundações em estrutura de aço podem fornecer suporte confiável a longo prazo para o sistema fotovoltaico, garantindo sua operação estável em diversas condições ambientais.
