Estruturas Fotovoltaicas – Popularização do Conhecimento: Montagens Solares

Os sistemas de montagem fotovoltaica são estruturas de suporte que organizam os módulos fotovoltaicos em orientações e ângulos específicos, com espaçamento fixo, com base na localização geográfica, no clima e nos recursos de energia solar do sistema de geração de energia fotovoltaica.

Como componente crucial de um sistema de geração de energia fotovoltaica, os sistemas de montagem fotovoltaica impactam diretamente a segurança operacional, a taxa de danos e o investimento em construção dos módulos fotovoltaicos. A escolha de sistemas de montagem fotovoltaica adequados pode não apenas reduzir os custos do projeto, mas também diminuir os custos de manutenção subsequentes.

Os sistemas de montagem fotovoltaica podem ser divididos em três categorias: fixos, com inclinação ajustável e com rastreamento automático. Seus métodos de conexão geralmente incluem soldagem e montagem. Os sistemas de montagem fixos podem ser subdivididos em sistemas de montagem em telhado, sistemas de montagem em solo e sistemas de montagem em água. Os sistemas de montagem com rastreamento automático são sistemas de rastreamento inclinado de eixo único.

Os sistemas de montagem em telhados são geralmente divididos em sistemas de montagem de telhado em aço coloridoSistemas de montagem para telhados inclinados (telhados de telha), sistemas de montagem para telhados planos, e Sistemas de montagem BIPV (Fotovoltaica Integrada em Edifícios).

BIPV, ou Fotovoltaica Integrada à Construção, é um sistema de geração de energia solar fotovoltaica projetado, construído e instalado simultaneamente com o edifício, formando uma integração perfeita com a edificação. BIPV também é conhecido como edifícios fotovoltaicos "baseados na construção" ou "baseados em materiais". Como parte da estrutura externa do edifício, o sistema de suporte do telhado em aço corrugado desempenha múltiplas funções: geração de energia, componente e material de construção, além de aprimoramento estético, criando um conjunto harmonioso.

Os principais componentes de um sistema de montagem de telhado em aço colorido incluem grampos ou fixadores para chapas de aço corrugado, trilhos-guia (vigas), blocos de componentes, conectores de trilho-guia, parafusos, arruelas e porcas deslizantes.

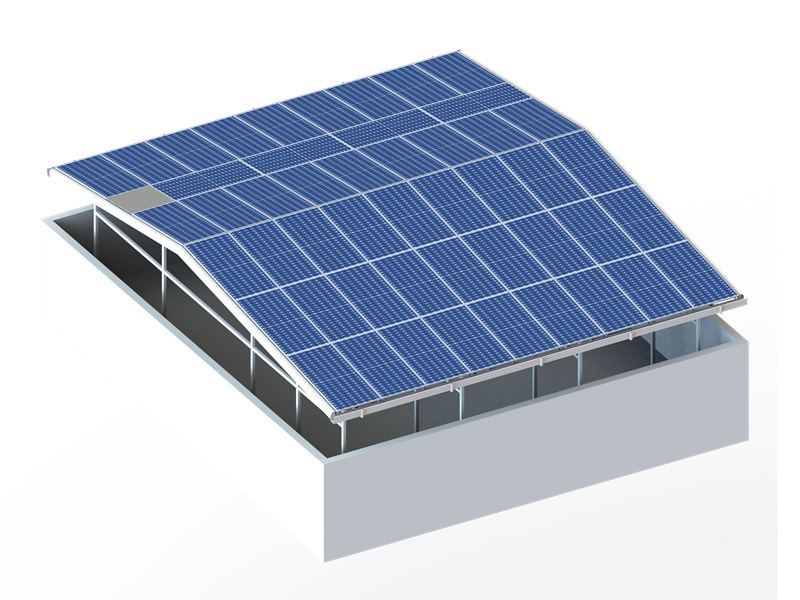

Os suportes para telhados planos são semelhantes em estrutura aos suportes em solo, geralmente utilizando fundações de concreto ou contrapesos de concreto. Dependendo da estrutura do telhado, podem ser utilizadas fundações independentes ou fundações corridas. A ligação entre a fundação e as colunas de suporte pode ser feita através de parafusos de ancoragem pré-embutidos ou pela fixação direta das colunas na fundação de concreto. Os suportes para telhados planos não danificam a camada impermeabilizante do telhado e caracterizam-se pela flexibilidade estrutural, facilidade de instalação e alta confiabilidade.
